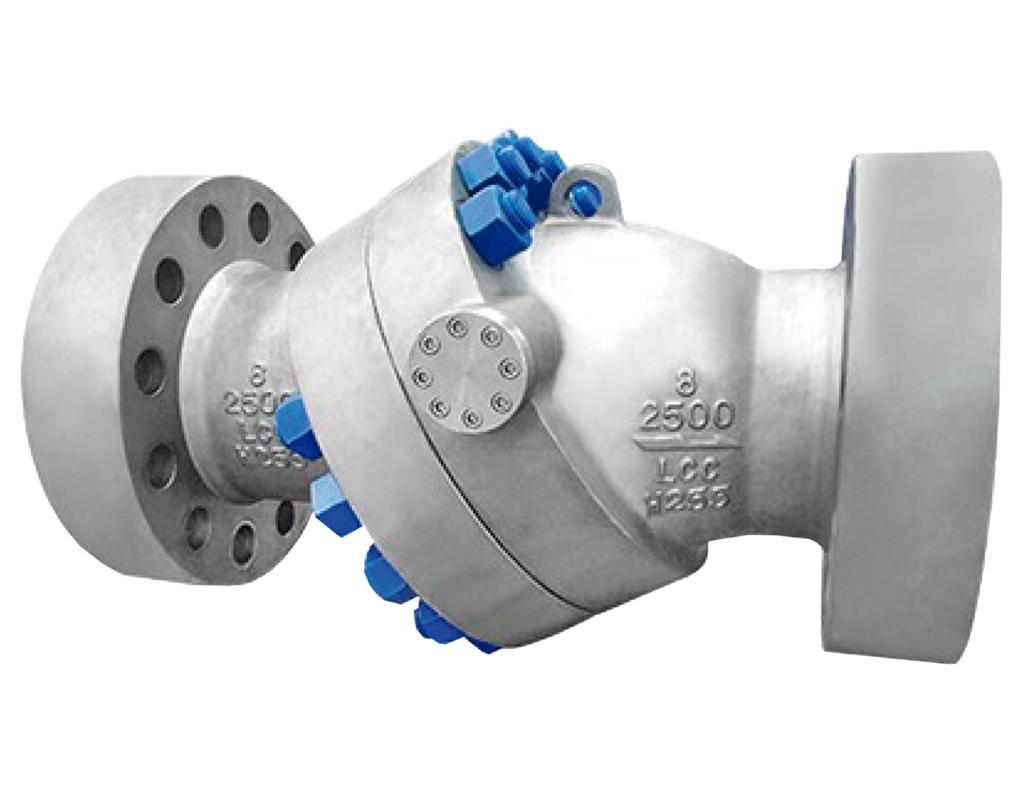

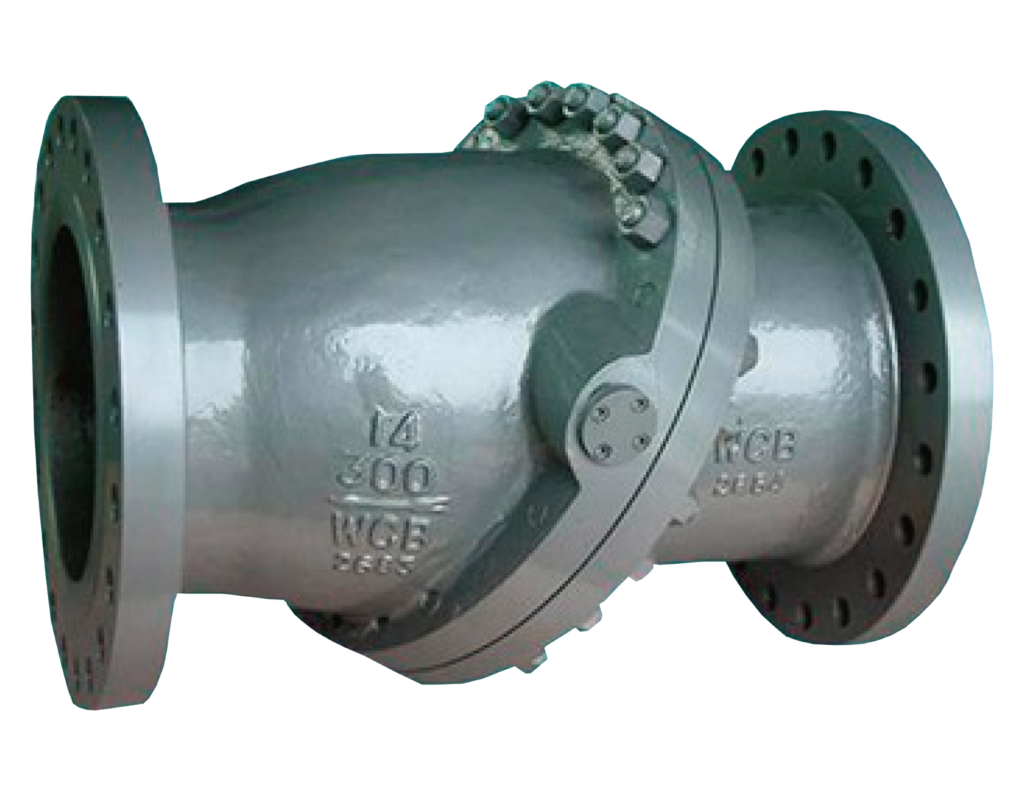

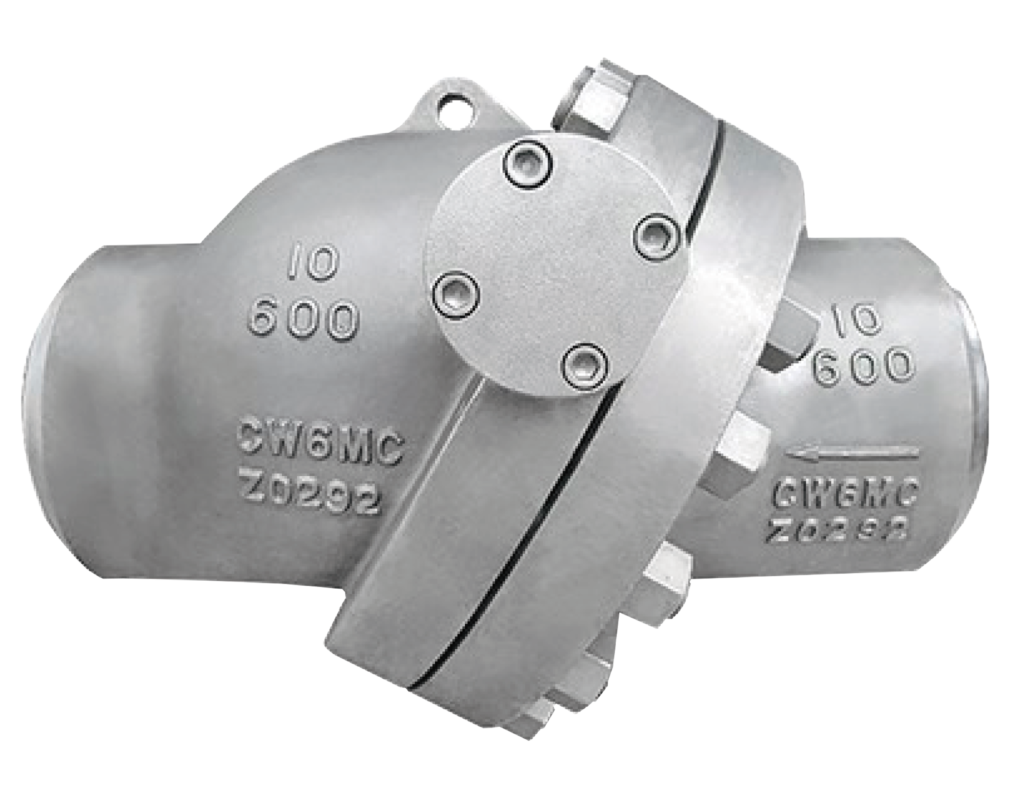

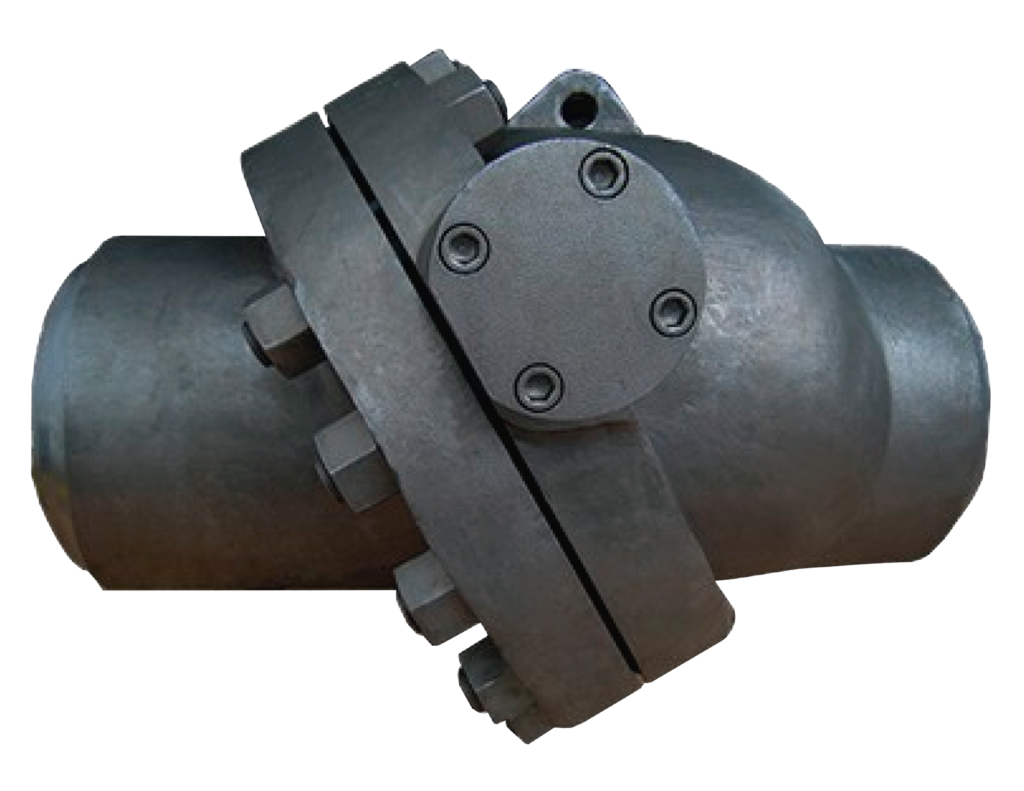

válvula de retención de disco basculante API 6 D
Acero fundido, cuerpo bipartido de dos piezas, anillo de asiento renovable, disco equilibrado, se recomienda este tipo de válvulas cuando las válvulas de retención funcionan con una presión deferencial bajo o cuando es necesario reducir la caída de presión y evitar el problema de portazos y reducir el desgaste de las piezas móviles.
Las válvulas de retención oscilantes de disco basculante son las más adecuadas para la instalación de tuberías horizontales.
Los casos especiales pueden ser evaluados y desarrollados a pedido. Para tamaño de válvula pequeños, aún es posible una instalación vertical (solo con flujo ascendente), pero para discos de mayor peso pueden ocurrir problemas de vibración, se proporcionarán amortiguadores o contrapesos.
El cuerpo es de acero al carbono o inoxidable y también está disponible en muchas otras CRA.
Está cuidadosamente diseñado para una fiabilidad total, para mantener las caídas de presión al mínimo y un mantenimiento sencillo.
El cuerpo será de dos piezas, consistiendo en una entrada y una sección de descarga empernadas en ángulo con la tubería.
Las dimensiones básicas , espesor de pared, cara a cara y bridas cumplen con los estándares BS, API y ASME relevantes.
Se incorporan dos protuberancias roscadas para garantizar la alineación correcta del disco de la bisagra Los espárragos y las tuercas del bonete están fabricados con acero aleado según la norma ASTM correspondiente.
Los pasadores del disco forman parte de la moldura. Son de acero inoxidable forjado mecanizado a partir de barra rectificada.
Los dos pasadores del disco están centrados en posición con dos bridas y se pueden quitar fácilmente para el mantenimiento de la válvula.
Los anillos de asiento forman parte del trim de la válvula. Se presta especial atención a la cara de asiento que está rectificada y lapeada, para un sellado perfectamente hermético.
El disco forma parte del trim y es de acero forjado o fundido. El disco se equilibra de modo que, a medida que disminuye el flujo, gire hacia su posición cerrada y se cierre antes de que realmente comience el flujo inverso. La superficie de asiento se rectifica y se pule.
Las válvulas de retención oscilantes de disco basculante son las más adecuadas para la instalación de tuberías horizontales.
Los casos especiales pueden ser evaluados y desarrollados a pedido. Para tamaño de válvula pequeños, aún es posible una instalación vertical (solo con flujo ascendente), pero para discos de mayor peso pueden ocurrir problemas de vibración, se proporcionarán amortiguadores o contrapesos.
El cuerpo es de acero al carbono o inoxidable y también está disponible en muchas otras CRA.
Está cuidadosamente diseñado para una fiabilidad total, para mantener las caídas de presión al mínimo y un mantenimiento sencillo.
El cuerpo será de dos piezas, consistiendo en una entrada y una sección de descarga empernadas en ángulo con la tubería.
Las dimensiones básicas , espesor de pared, cara a cara y bridas cumplen con los estándares BS, API y ASME relevantes.
Se incorporan dos protuberancias roscadas para garantizar la alineación correcta del disco de la bisagra Los espárragos y las tuercas del bonete están fabricados con acero aleado según la norma ASTM correspondiente.
Los pasadores del disco forman parte de la moldura. Son de acero inoxidable forjado mecanizado a partir de barra rectificada.
Los dos pasadores del disco están centrados en posición con dos bridas y se pueden quitar fácilmente para el mantenimiento de la válvula.
Los anillos de asiento forman parte del trim de la válvula. Se presta especial atención a la cara de asiento que está rectificada y lapeada, para un sellado perfectamente hermético.
El disco forma parte del trim y es de acero forjado o fundido. El disco se equilibra de modo que, a medida que disminuye el flujo, gire hacia su posición cerrada y se cierre antes de que realmente comience el flujo inverso. La superficie de asiento se rectifica y se pule.
