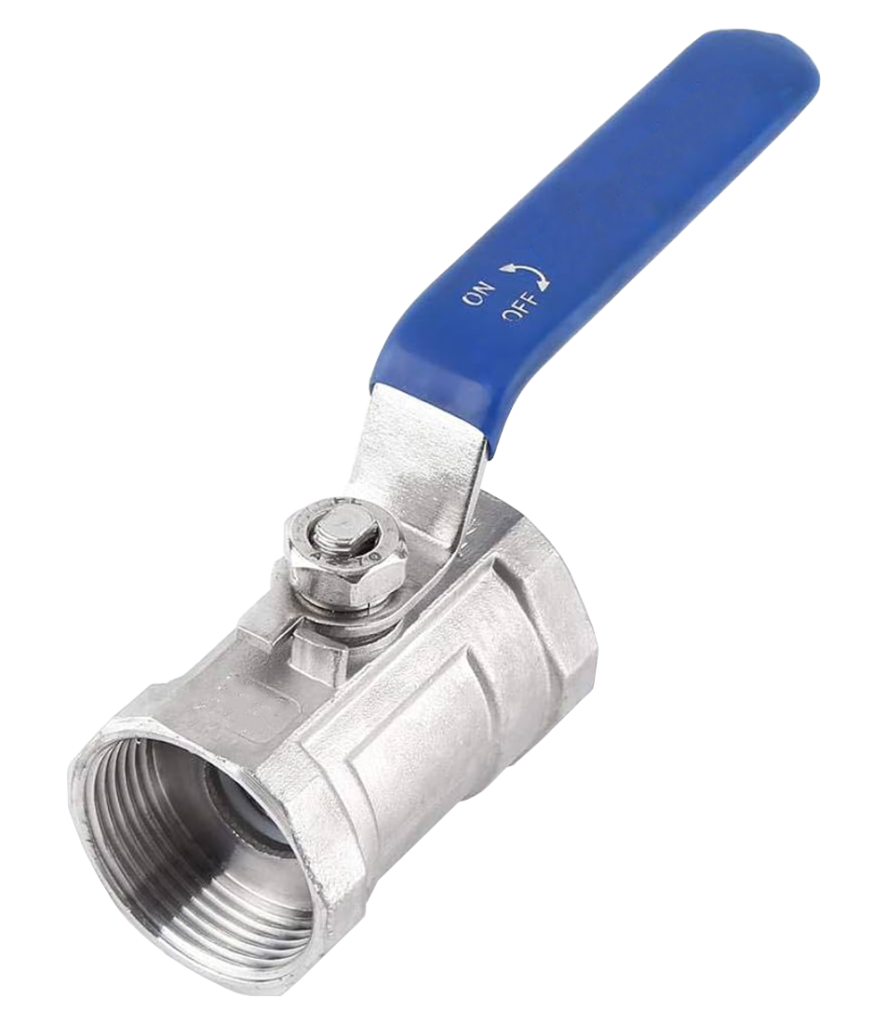

FIG. 10 VÁLVULA DE 1 PIEZA
DIÁMETRO: 1/4” – 2”
PUERTO: REDUCIDO
PRESIÓN: 1000 PSI/WOG 1/4” – 1 1/4”
800 PSI/WOG 1/2” – 2”
CONEXIÓN: ROSCADA NPT
MATERIAL: ACERO INOXIDABLE 316SS ASTM-A351-CF8
ESPECIFICACIONES TECNICAS:
LOS EXTREMOS CUMPLEN CON ASME B1.20.1
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
MANGO DE BLOQUEO
APLICACIONES, SERVICIOS GENERALES, AIRE, AGUA, ACEITE Y GAS (WOG)

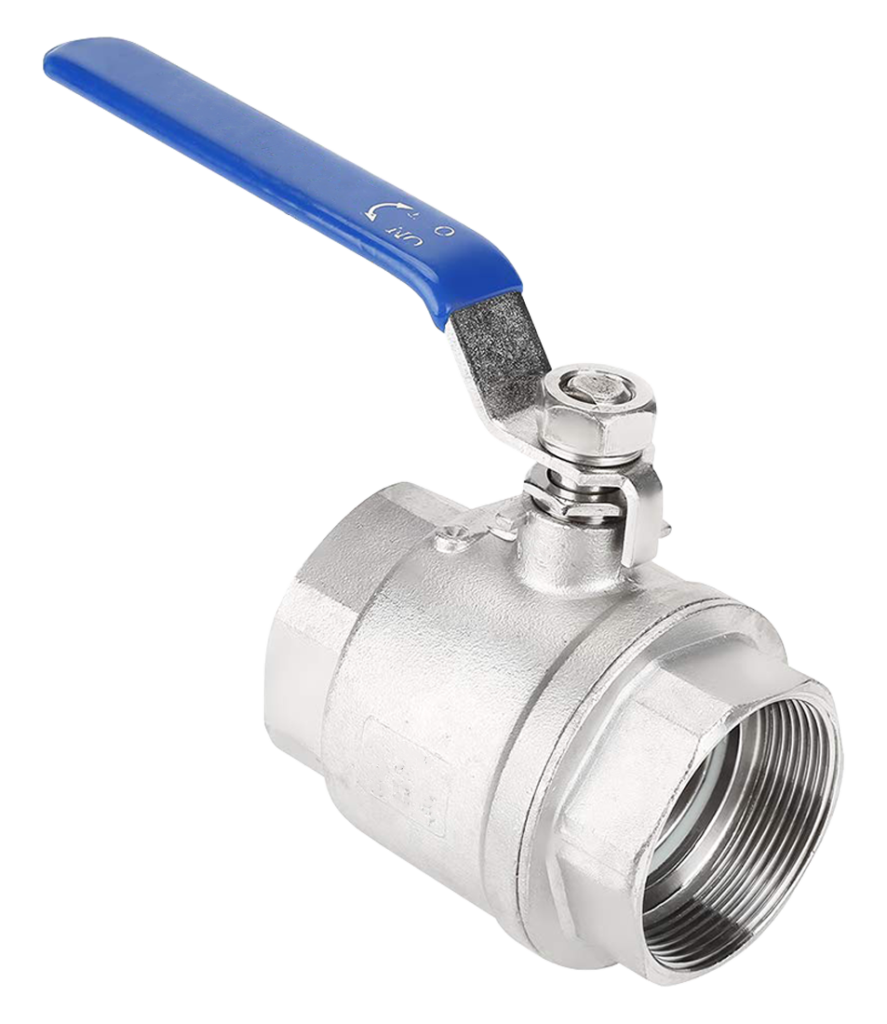

FIG. 20 VÁLVULA DE 2 PIEZAS
DIÁMETRO: 1/4” – 2”
PUERTO: COMPLETO
PRESIÓN: 1000 PSI/WOG 1/4” – 2”
800 PSI/WOG 21/2” – 3”
CONEXIÓN: ROSCADA NPT / SOLDABLE (SW)
MATERIAL: ACERO INOXIDABLE 316SS ASTM-A351-CF8
ESPECIFICACIONES TECNICAS:
LOS EXTREMOS CUMPLEN CON ASME B1.20.1
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
MANGO DE BLOQUEO
APLICACIONES, SERVICIOS GENERALES, AIRE, AGUA, ACEITE Y GAS (WOG)

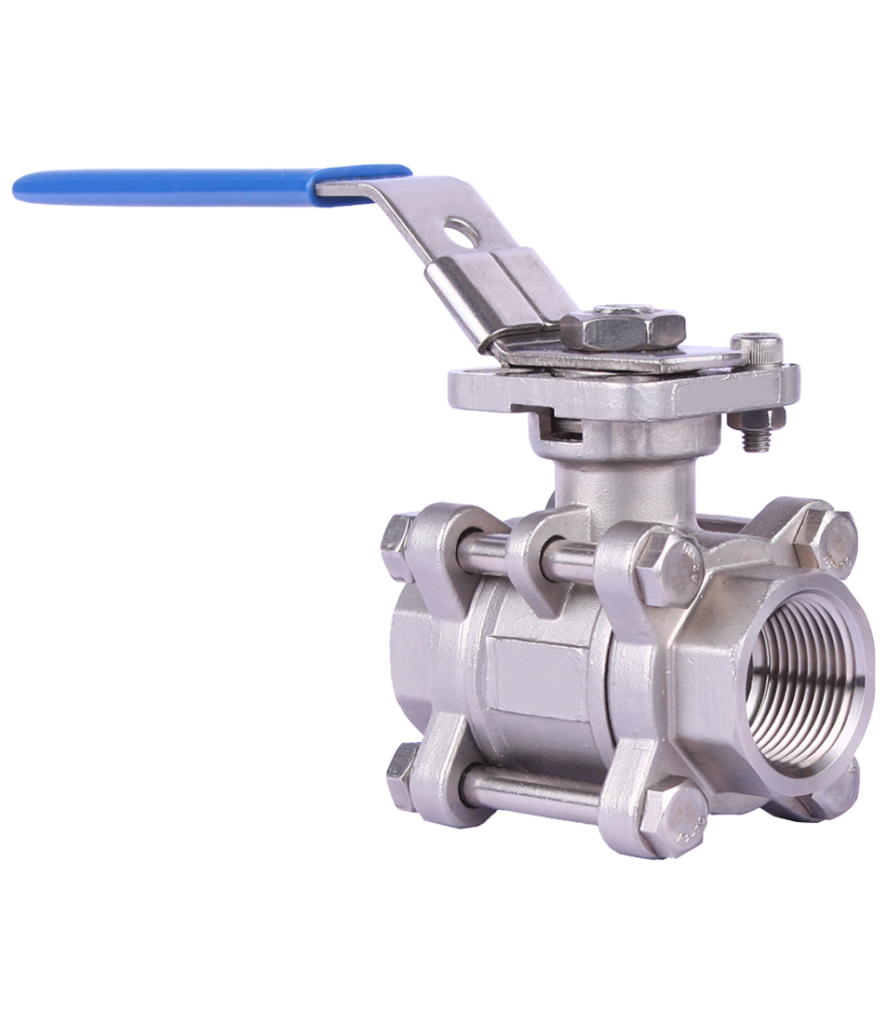

FIG.31 VÁLVULA DE 3 PIEZAS
DIÁMETRO: 1/2” – 4”
PUERTO: COMPLETO
PRESIÓN: 1000 PSI/WOG 1/4” – 2”
800 PSI/WOG 21/2” – 4”
CONEXIÓN: ROSCADA NPT / SOLDABLE (SW)
MATERIAL: ACERO INOXIDABLE 316SS ASTM-A351-CF8
ESPECIFICACIONES TECNICAS:
LOS EXTREMOS CUMPLEN CON ASME B1.20.1
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
MANGO DE BLOQUEO
APLICACIONES, SERVICIOS GENERALES, AIRE, AGUA, ACEITE Y GAS (WOG)

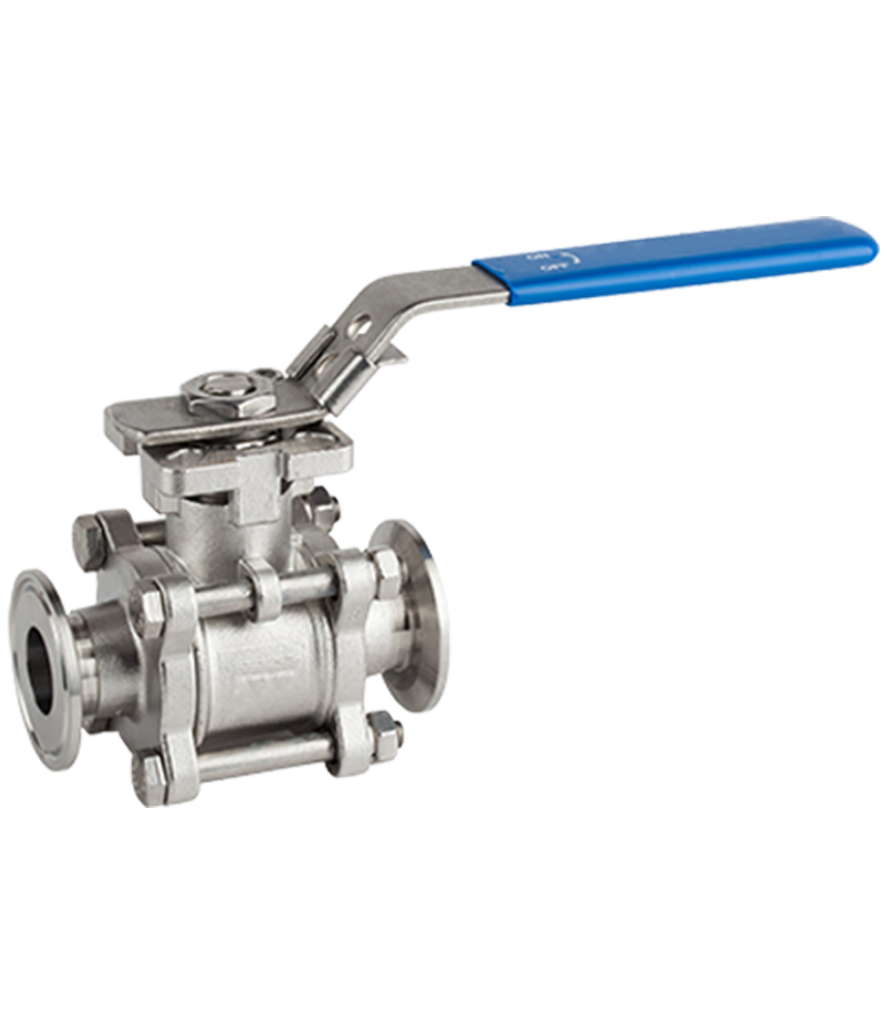

FIG. 33 VÁLVULA DE 3 PIEZAS
DIÁMETRO: 1/2” – 4”
PUERTO: COMPLETO
PRESIÓN: 1000 PSI/WOG 1/4” – 1 1/4”
CONEXIÓN: CLAMP / BW
MATERIAL: ACERO INOXIDABLE 316SS ASTM-A351-CF8
ESPECIFICACIONES TECNICAS:
LOS EXTREMOS CUMPLEN CON ASME B1.20.1
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
MANGO DE BLOQUEO
APLICACIONES DE SERVICIOS ALIMENTICIOS

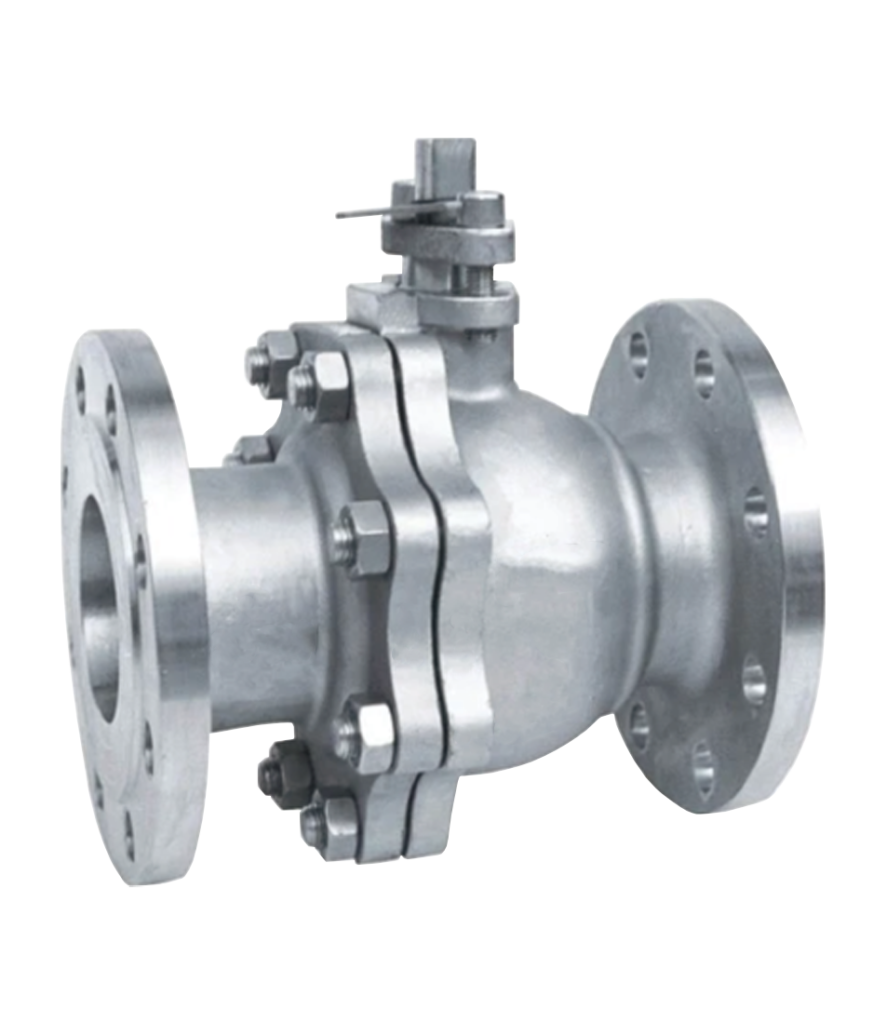

FIG. 40 VÁLVULA DE 3 PIEZAS
DIÁMETRO: 1/2” – 12”
PUERTO: COMPLETO
PRESIÓN: CLASE 150 LBS 300 LBS 1/4” – 1 1/4”
CONEXIÓN: BRIDADA
MATERIAL: ACERO AL CARBON WCB A-216
ACERO INOXIDABLE 316SS ASTM-A351-CF8M
ESPECIFICACIONES TECNICAS:
LOS EXTREMOS CUMPLEN CON ASME B1.20.1
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
MANGO DE BLOQUEO
APLICACIONES, SERVICIOS GENERALES, AIRE, AGUA, ACEITE Y GAS (WOG)

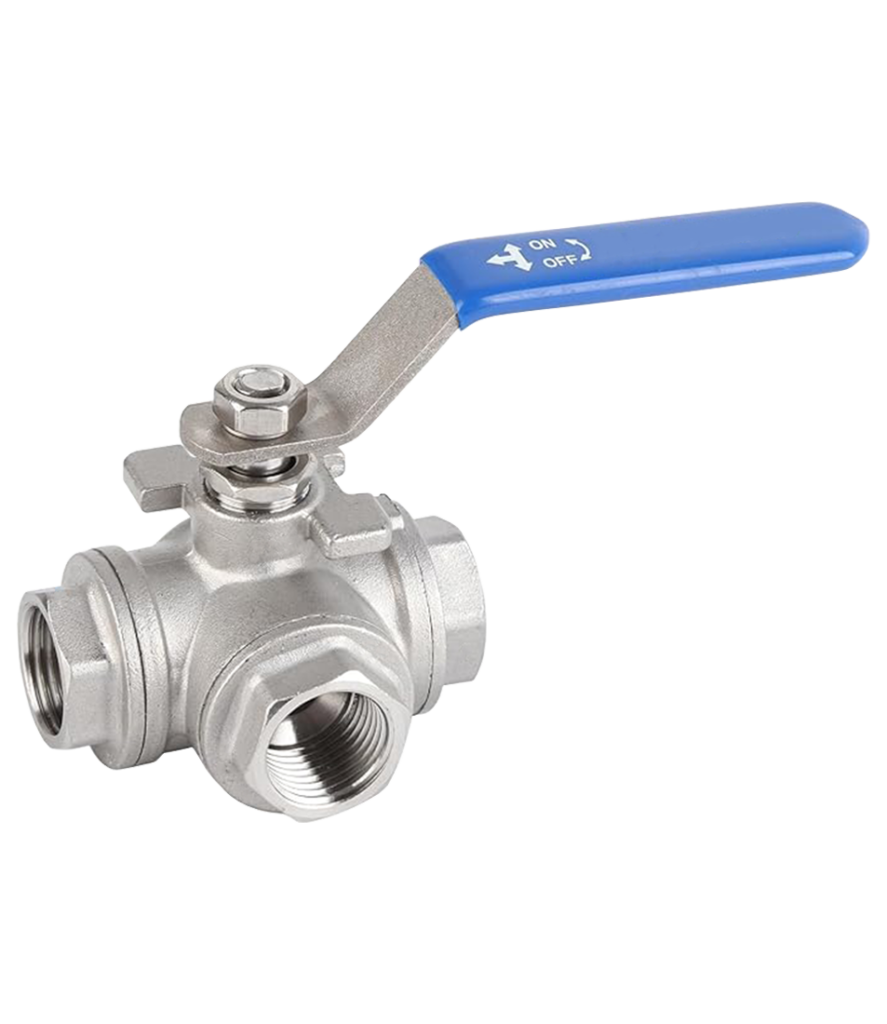

FIG. 330 VÁLVULA DE 3 PIEZAS
DIÁMETRO: 1/2” – 12”
PUERTO: COMPLETO
PRESIÓN: 1000 PSI/WOG 1/2” – 2”
CONEXIÓN: ROSCADA NPT / SOLDABLE (SW)
MATERIAL: ACERO INOXIDABLE 316SS ASTM-A351-CF8M
ESPECIFICACIONES TECNICAS:
LOS EXTREMOS CUMPLEN CON ASME B1.20.1
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
MANGO DE BLOQUEO
APLICACIONES, SERVICIOS GENERALES, AIRE, AGUA, ACEITE Y GAS (WOG)

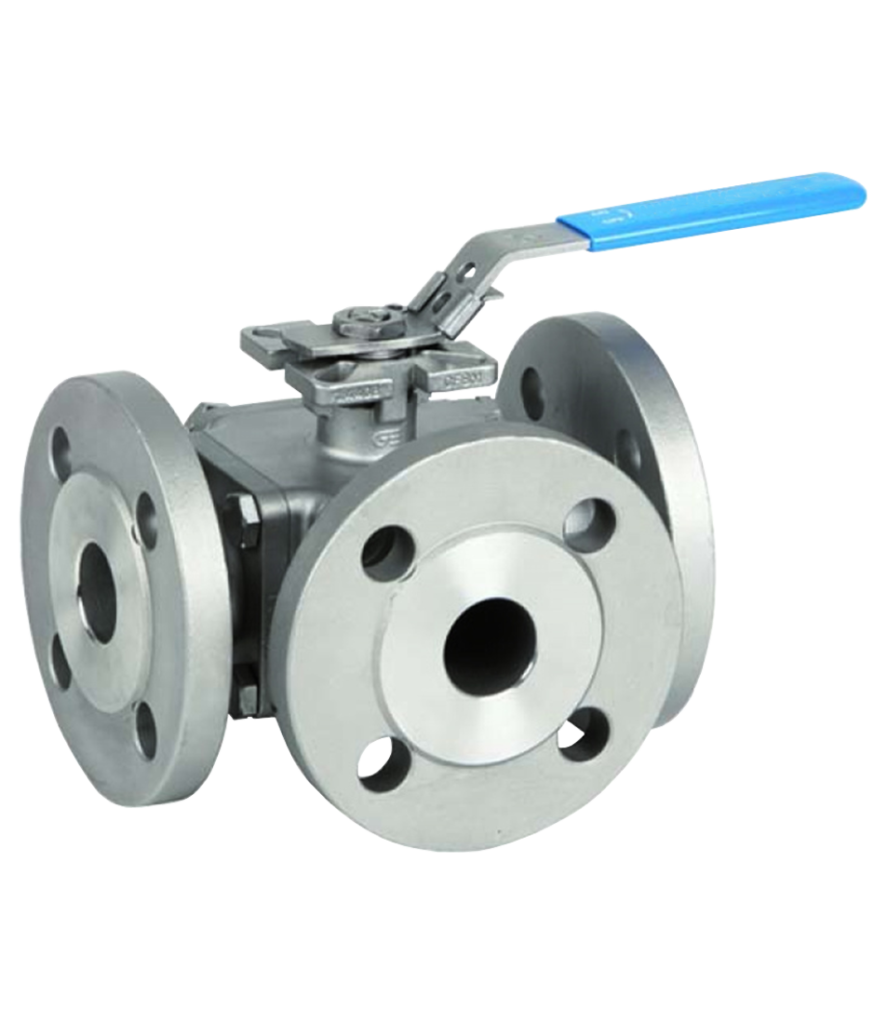

FIG. 430 VÁLVULA DE 3 PIEZAS
DIÁMETRO: 1/2” – 4”
PUERTO: ESTÁNDAR
PRESIÓN: CLASE 150 LBS 300 LBS 1/2” – 4”
CONEXIÓN: BRIDADA
MATERIAL: ACERO INOXIDABLE 316SS ASTM-A351-CF8M
ESPECIFICACIONES TECNICAS:
LOS EXTREMOS CUMPLEN CON ASME B1.20.1
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
MANGO DE BLOQUEO
APLICACIONES, SERVICIOS GENERALES, AIRE, AGUA, ACEITE Y GAS (WOG)
