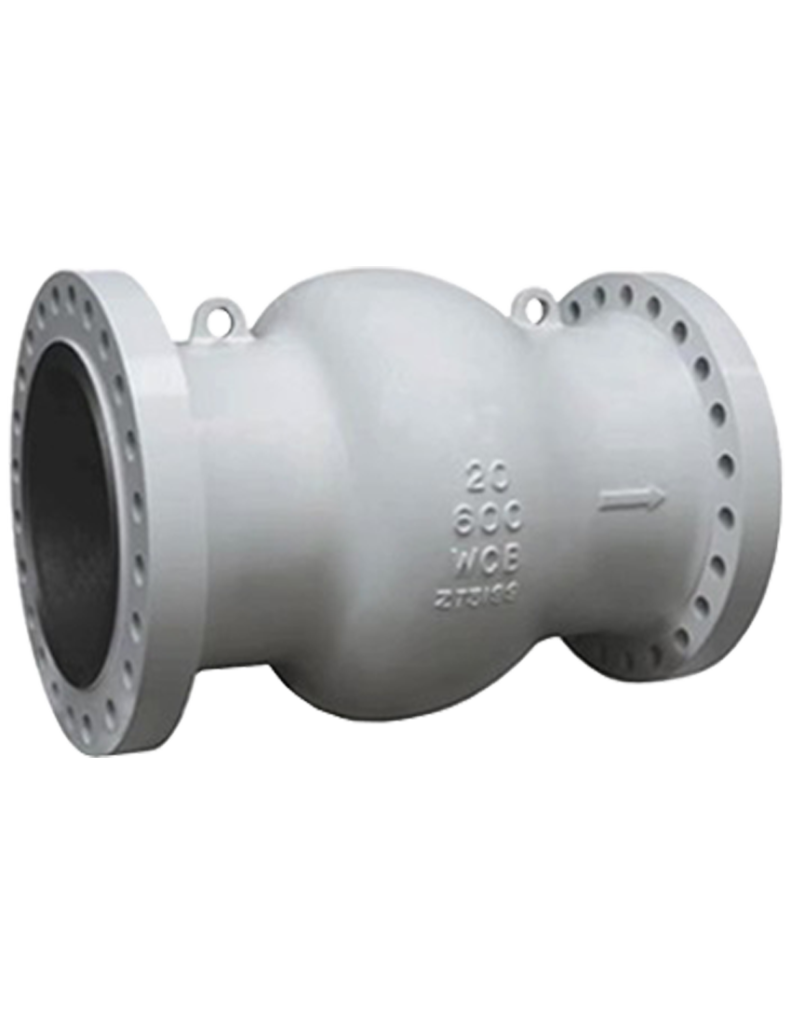

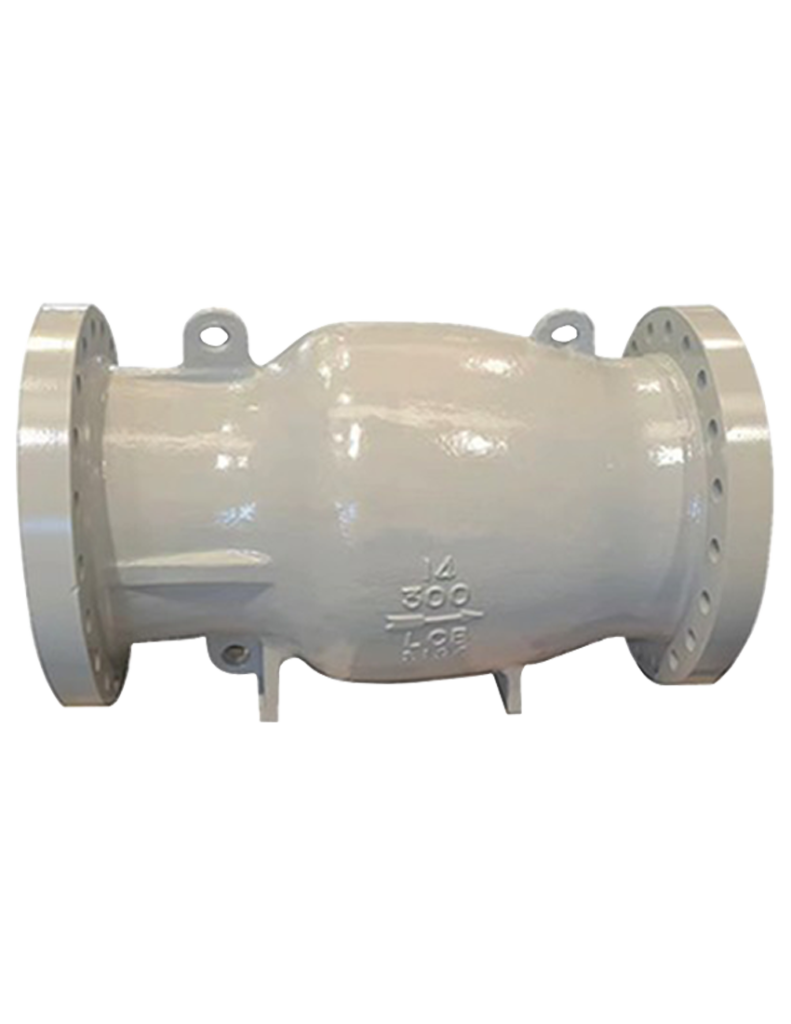

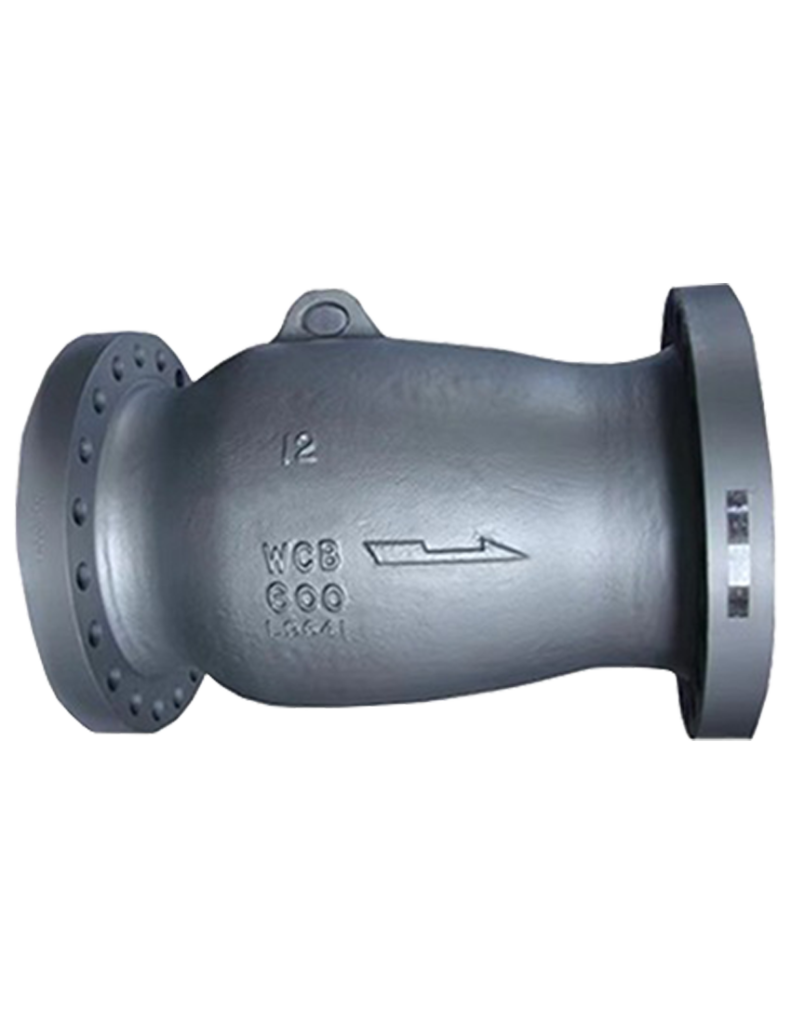

válvulas de retención de flujo axial API 6 D
INTRODUCCIÓN (Válvulas de retención de flujo axial API 6D)
Las válvulas de retención de flujo axial API 6D son un tipo de válvula de retención, diseñadas para evitar la inversión rápida de un flujo en una tubería conocida como “golpe de ariete” que puede causar daños severos en los diferentes equipos de un sistema de tuberías.
Este tipo de válvulas se cierran lo suficientemente rápido sin crear picos de presión excesivos, evitando los portazos. El diseño aerodinámico de la válvula de retención de flujo axial permite su apertura total a bajos flujos y velocidades de fluido, consiguiendo una baja cantidad de presión. Su sistema asistido por resorte y sus características de sellado de metal a metal proporcionan un cierre sin golpes y con poco mantenimiento. Basado en el efecto Venturi, el área de flujo reducida permite una apertura completa rápida y el disco permanece en posición contra su tope en condiciones normales de flujo.
En una situación de reducción de flujo, el resorte reacciona rápidamente, venciendo la fuerza del fluido y girando el disco de regreso a una posición completamente cerrada con un desplazamiento corto.
Este sistema reduce en gran medida el tiempo de reacción, con una respuesta sin golpes que protege los elementos críticos de la tubería. Este tipo de válvulas se pueden utilizar en múltiples aplicaciones, como petróleo y gas, petroquímica, generación de energía, química, en cualquier proceso en el que el golpe de ariete sea un problema real, y son una alternativa a las válvulas antirretorno de cierre rápido, asistidas con un actuador y se utiliza en aquellos sistemas con mayores requisitos de protección.
La válvula de retención de flujo axial es la solución preferida para aplicaciones críticas sin retorno, como la protección de equipos y sistemas rotativos donde la baja pérdida de presión, la operación estable y el comportamiento dinámico son esenciales.
Este tipo de válvulas se cierran lo suficientemente rápido sin crear picos de presión excesivos, evitando los portazos. El diseño aerodinámico de la válvula de retención de flujo axial permite su apertura total a bajos flujos y velocidades de fluido, consiguiendo una baja cantidad de presión. Su sistema asistido por resorte y sus características de sellado de metal a metal proporcionan un cierre sin golpes y con poco mantenimiento. Basado en el efecto Venturi, el área de flujo reducida permite una apertura completa rápida y el disco permanece en posición contra su tope en condiciones normales de flujo.
En una situación de reducción de flujo, el resorte reacciona rápidamente, venciendo la fuerza del fluido y girando el disco de regreso a una posición completamente cerrada con un desplazamiento corto.
Este sistema reduce en gran medida el tiempo de reacción, con una respuesta sin golpes que protege los elementos críticos de la tubería. Este tipo de válvulas se pueden utilizar en múltiples aplicaciones, como petróleo y gas, petroquímica, generación de energía, química, en cualquier proceso en el que el golpe de ariete sea un problema real, y son una alternativa a las válvulas antirretorno de cierre rápido, asistidas con un actuador y se utiliza en aquellos sistemas con mayores requisitos de protección.
La válvula de retención de flujo axial es la solución preferida para aplicaciones críticas sin retorno, como la protección de equipos y sistemas rotativos donde la baja pérdida de presión, la operación estable y el comportamiento dinámico son esenciales.
